一、快捷操作

也许您是第一次使用ZYJKWD系列控制器,以下操作是每套设备必须进行的.

1.1菜单界面中“CT设置”为电流互感器变比的比率值，如 500/5设置为100 100/1设置为100即可。

1.2菜单设置中“电容设置C1～C12”为补偿系统电容的容量，设置必须与控制系统中对应分支回路的量相同

1.3如需通讯协议请于供应商索取。

二、安全提示

本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和 端子图标号。

当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。

控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

只有专业人士才能按照说明和安全规范对本设备投入使用。

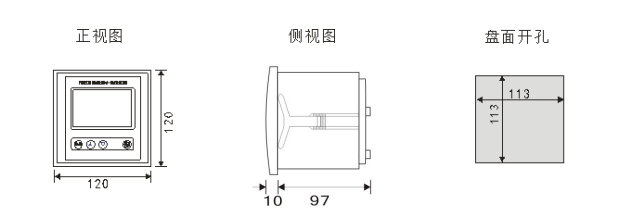

三、安装图示

四、技术参数

环境条件

海拔高度：≤2500m

工作温度：－20℃～＋60℃

存储温度：－25℃～＋70℃

周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。

测量数据

测量电压：100V～500V

测量电流：0～6000A

测量功率因数：滞后0.999～超前0.999

工作电源：220V±20%

测量频率：45～65Hz

显示有功功率：0～6553Kw

显示无功功率：0～6553 Kvar

显示电压总谐波畸变率：0.0～100.0％

显示电流总谐波畸变率：0.0～100.0％

输入/输出信号

取样电压：线电压0.4KV

取样电流：母线电流互感器二次0—5A

控制输出：继电器干结点5A/250V阻性（静态）

12V 30mA/支路（动态）

取样电压与取样电流不能同相。

显示性能

LCD液晶显示器数据显示刷新周期≤1s。

通讯接口数据

通讯接口：RS－485 协议：MODBUS通讯协议

通讯速率：4800—38400bps（无校验位）

测量精度

电压：±0.5％ 有功功率：±1.0％

电流：±0.5％ 无功功率：±1.0％

功率因数：±1.0％ 频率：±0. 1Hz

以上数据是根据控制器预热10分钟后，以及1年内校准所得。

可靠性

平均无故障时间（MTBF）：＞25000小时
